Neste post, iremos mostrar como fazer ligação do Voltímetro e Amperímetro Digital modelo 50A com Shunt. Para comprar esse produto em nossa loja, clique aqui. Veja mais informações do medidor.

Informações gerais

• Medidor de tensão e corrente digital até 50A;
• Dados medidos com precisão;
• Pode ser usado em painéis industriais e outros projetos de automação.
• Acompanha Shunt para medição de correntes até 50A;

Especificações técnicas

• Tensão de alimentação: 6 a 30VCC (corrente contínua);
• Tensão de medição: 0 a 100VCC; *não mede corrente alternada
• Corrente de medição: 0 a 50A;
• Precisão: 1% em 1 dígito;
• Display: 0,28” LED;
• Resolução de tensão: 0,1V;
• Resolução de corrente: 0,1A;
• Dimensões externas: 29x48x22mm;
• Dimensões para corte em painéis: 26x45mm;
• Peso: 20g.

Como fazer a ligação do produto

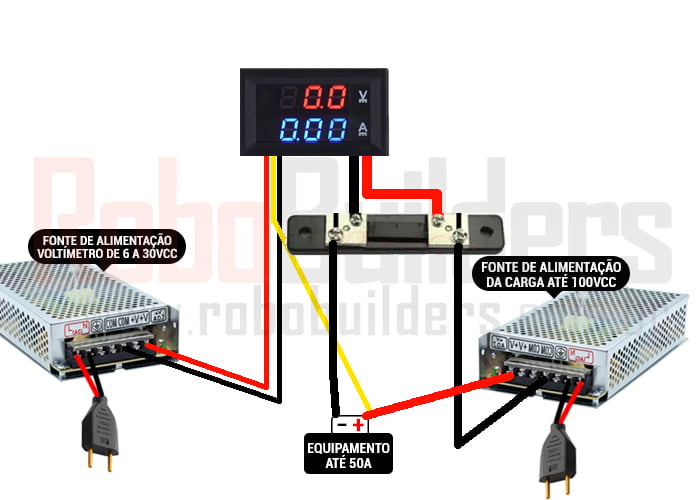

O Voltímetro e Amperímetro modelo 50A possui um componente chamado Shunt para ligação. Esse dispositivo é utilizado para medições de corrente elevada. Ele é um resistor de baixo coeficiente térmico que ao serem percorridos por uma corrente elevada geram sobre si uma tensão elétrica. Essa tensão elétrica gerada pelo shunt é convertida pelo equipamento para corrente que será mostrada no display. Para fazer a ligação, siga o diagrama de conexão da imagem abaixo.

Fios VERMELHO e PRETO finos são ligados em uma fonte/bateria de alimentação até 30VCC;
Fio AMARELO fino é ligado no positivo da carga (para medir a tensão da carga);
Fios VERMELHO e PRETO grossos são ligados no SHUNT;
Outros dois fios conectados ao SHUNT devem ser ligados no negativo da FONTE e no negativo da CARGA (nunca ligar o positivo no SHUNT);
Somente a CARGA pode ser alimentada por uma fonte de até 100VCC.
