Como Instalar o Voltímetro e Amperímetro Digital

Como instalar o amperímetro e voltímetro digital

Neste post, será apresentado como instalar o Voltímetro e Amperímetro Digital. Se desejar adquiri-lo da nossa loja RoboBuilders, clique aqui.

Sumário

Informações gerais

  • Medidor de tensão e corrente digital até 10A;
  • Dados medidos com precisão;
  • Pode ser usado em painéis industriais e outros projetos de automação.

Especificações técnicas

  • Tensão de alimentação: 3,5 a 30VCC (corrente contínua);
  • Tensão de medição: 0 a 100VCC; *não mede corrente alternada
  • Corrente de medição: 0 a 10A;
  • Precisão: 1%/1 dígito;
  • Display: 0,28” LED;
  • Resolução de tensão: 0,1V;
  • Resolução de corrente: 0,1A;
  • Dimensões externas: 29x48x22mm;
  • Dimensões para corte em painéis: 26x45mm;
  • Peso: 20g.

Como instalar o Voltímetro e Amperímetro Digital

O Voltímetro e Amperímetro Digital possui duas formas de ligação.

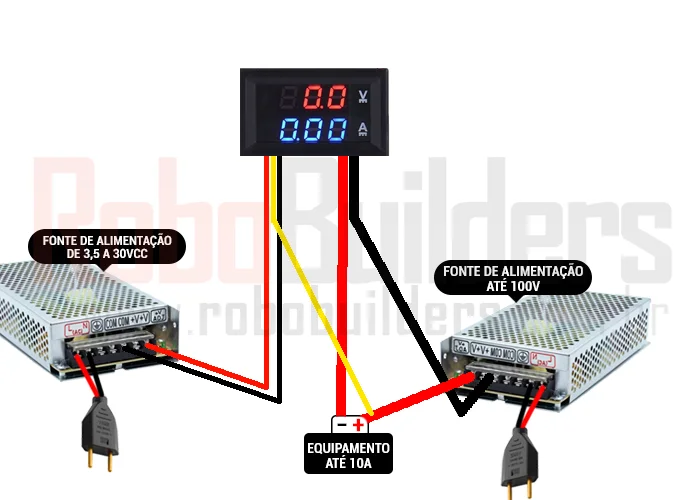

  1. A primeira delas é usar uma fonte de alimentação de 3,5 a 30VCC para a alimentação do sensor e uma fonte separada para alimentação do equipamento a ser medido, essa podendo ser até 100V e 10A.
Como instalar o Voltímetro e Amperímetro Digital em equipamento com fonte externa

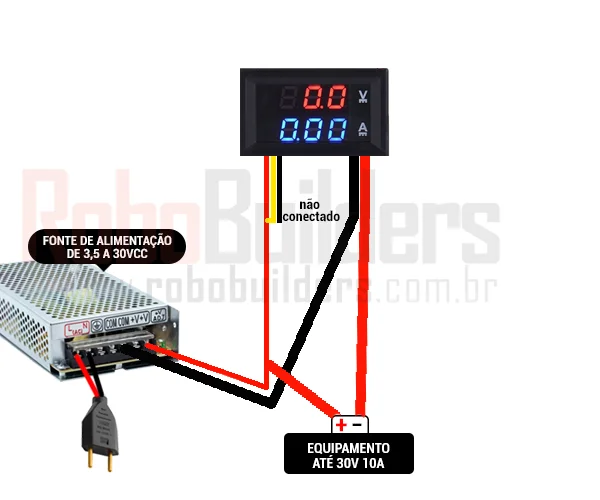

  1. A segunda forma de conexão é usar o equipamento a ser medido em paralelo com o sensor em uma única fonte de 3,5 à 30VCC.
Como instalar o Voltímetro e Amperímetro Digital em equipamento com 30V até 10 A

Atenção!

Siga à risca as conexões demonstradas nos diagramas. A conexão incorreta dos fios no medidor pode causar danos permanentes ao dispositivo.

Como calibrar o medidor

A calibração do equipamento é necessária caso ocorra divergência nas leituras de tensão ou corrente ao ser comparado com os valores lidos em um multímetro. Para efetuar essa calibração, é necessário um multímetro para pegar os valores de tensão e corrente de referência e uma chave philips.

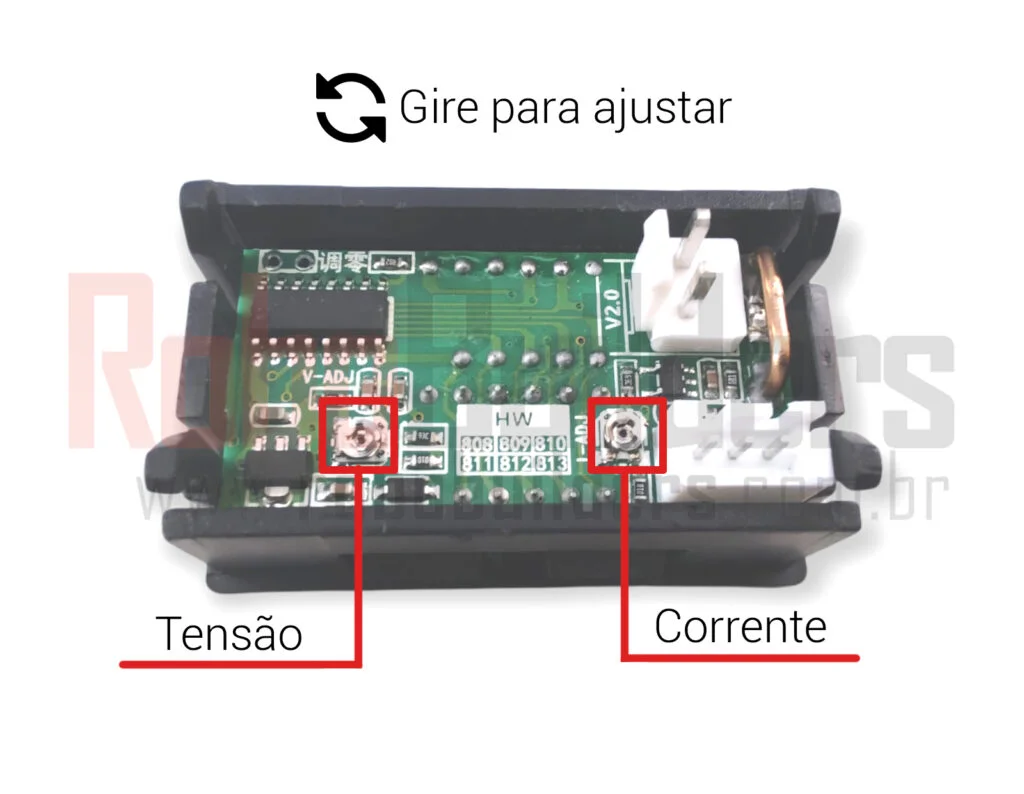

  1. Na parte traseira do dispositivo, há dois trimpots para ajuste I_ADJ para corrente e V_ADJ para tensão, veja na imagem abaixo;
  2. Gire com a chave o trimpot I_ADJ até chegar ao valor de corrente medido pelo multímetro;
  3. Repita o passo anterior com o trimpot V_ADJ até que o valor da tensão mostrado no dispositivo seja igual ao medido pelo multímetro.
Trimpots de Calibração do Voltímetro e Amperímtro Digital

Erro: Leitura de corrente sem equipamento conectado

Conclusão

Visto como instalar e programar o Voltímetro e Amperímetro Digital, pode-se observar que ele é prático e versátil para medição elétrica com baixo custo. Com a ligação correta e valores bem calibrados, se terá uma medição estável e precisa.
