Como Instalar e Programar o Termostato STC-1000 Bivolt

Neste post, será apresentado como instalar e programar o termostato STC-1000 Bivolt bem como exemplos de aplicação. Além disso, se desejar adquirir esse controlador da nossa loja RoboBuilders, clique aqui.

Informações gerais

Controlador de temperatura com display;
Controle de aquecimento e resfriamento;
Todos os parâmetros salvos não são perdidos após uma queda de energia;
Duas saídas de acionamento;
Proteção de atraso na saída e calibração do sensor.

Especificações técnicas

Alimentação: 110/220VCA (corrente alternada) bivolt automático;
Carga máxima do relé: 10A;
Faixa de medição de temperatura: 50 ° C ~ 120 ° C;
Resolução: 0.1 ° C;
Precisão: ± 1 ° C (50 ° ~ 70 ° C);
Consumo de energia: <3W;
Sensor: NTC 10K;
Temperatura de ambiente de trabalho: 0 ° C-60 ° C;
Umidade de ambiente de trabalho: 20-85%;
Dimensões: 75 x 34,5 x 85 mm

Como instalar o STC-1000 Bivolt

O Controlador de Temperatura STC-1000 bivolt tem duas saídas chaveadas por relés de acionamento. Isso significa que podem ser ligados equipamentos de tensões CA (corrente alternada) ou CC (corrente contínua). Na saída da esquerda deve se conectar um aquecedor e na outra um resfriador.

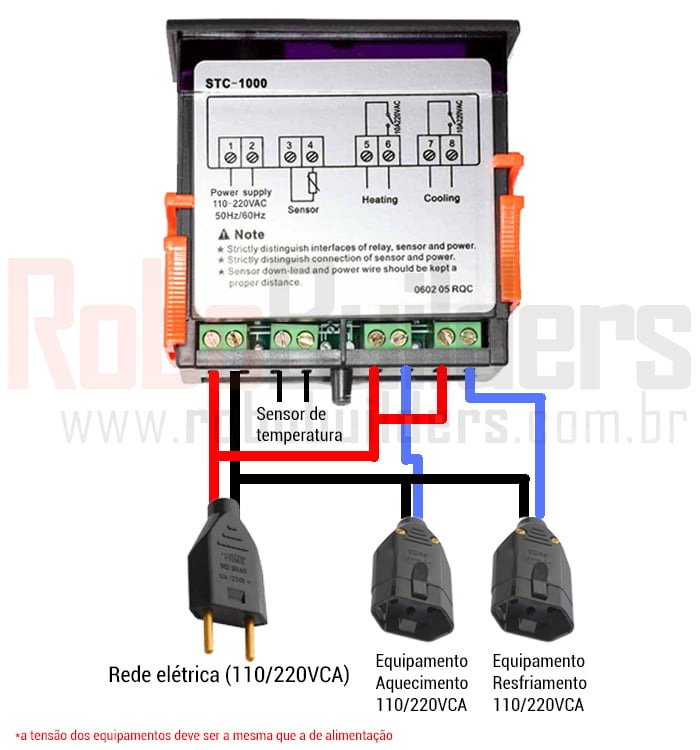

Ligação com equipamentos de mesma tensão

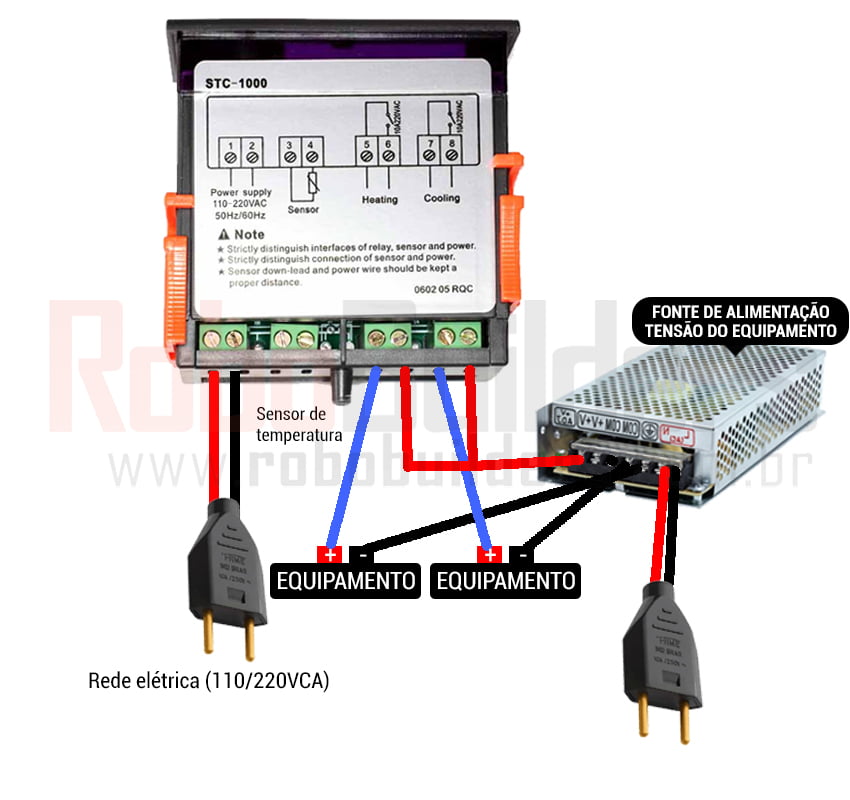

Ligação com equipamentos de tensão diferente

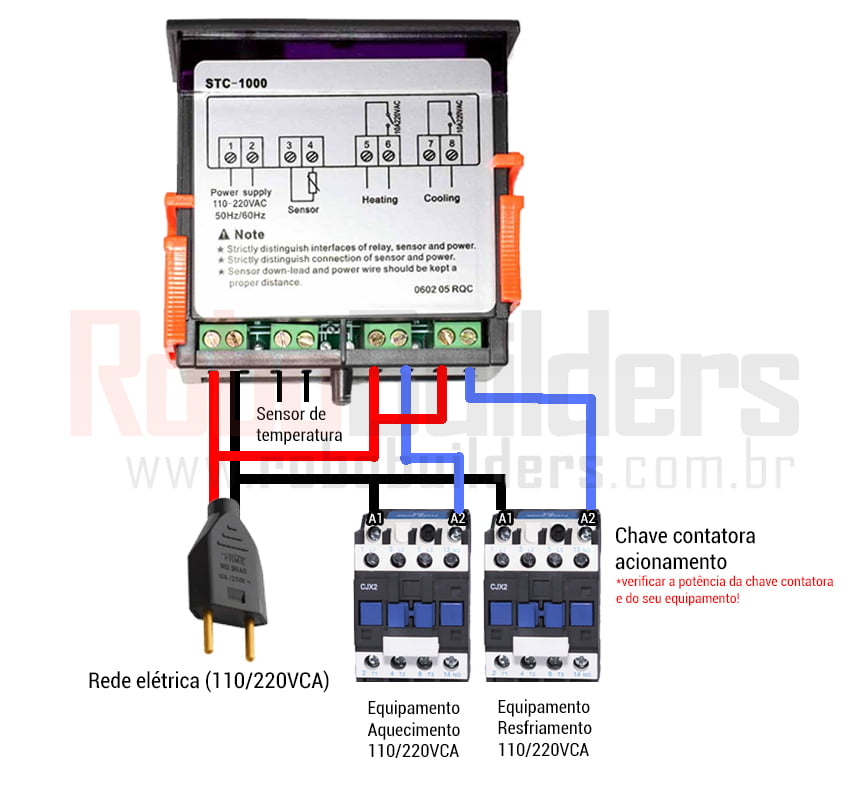

Ligação em equipamentos de corrente superior a 10A

Ao conectar equipamentos com corrente maior que 10A, deve-se instalar uma chave contatora na saída do dispositivo

Como programar o termostato

Ligue o produto na tomada e aguarde a inicialização;
- Caso não ligue sozinho, aperte o botão power por 3 segundos;
Para iniciar o modo de configuração aperte a tecla S por 3 segundos;
Dentro desse modo é possível selecionar o parâmetro que desejar, ver seu valor atual ou alterar o mesmo;
Para escolher o parâmetro use as teclas ↑ ↓;
Veja o valor atual do parâmetro apertando a tecla S;
Para alterar esse valor, segure a tecla S enquanto pressiona as teclas ↑ ↓;
Por fim, aperte o botão power para confirmar o valor;
- Caso apareça Er no display, o parâmetro não foi salvo corretamente.

Código	Função	Variação	Valor padrão
F1	Temperatura desejada	-50°C a 99°C	10°C
F2	Diferença de temperatura	0,3-10°C	0,5°C
F3	Tempo de atraso para proteção	1 a 10 minutos	3 minutos
F4	Calibração do sensor	-10 a 10°C	0 °C

Exemplo de programação

Controle de temperatura em residências

Ao controlar a temperatura da casa, o termostato fará uso de ar condicionados para abaixar a temperatura e aquecedores para subi-la.

Primeiro colocamos o termostato no modo de configuração e alteramos o valor do F1 para a temperatura desejada;
Em seguida, colocamos o F2 para uma tolerância de poucos graus;
Também colocamos o tempo de atraso para um valor onde a temperatura não se altere muito, ou podemos manter o padrão;

Por fim, caso se note uma diferença entre o valor medido pelo sensor e a temperatura real do ambiente, é possível calibrar o sensor para evitar erros de operação.

Tudo pronto para que o termostato regule corretamente a temperatura da casa sem problemas.

FAQ

Temperatura não está sendo regulada corretamente

Falha de hardware:

Cheque as conexões e funcionamento dos aparelhos e sensor.

Falhas de software:

Verifique a configuração do dispositivo.

Erro de leitura: verifique a calibração do termostato;
Ativação desalinhada com o desejado: Verifique a temperatura escolhida e a diferença.

Ativação frequente:

Ajuste o tempo de atraso para que os dispositivos tenham um intervalo favorável.

Conclusão

Visto como instalar e programar o termostato STC-1000 bivolt, pode-se observar que ele é prático e completo para automatizar aclimatação no geral. Com a ligação correta e parâmetros bem ajustados, se terá um controle estável, seguro e durável.
