Como Instalar e Programar o Termostato DTC 3200

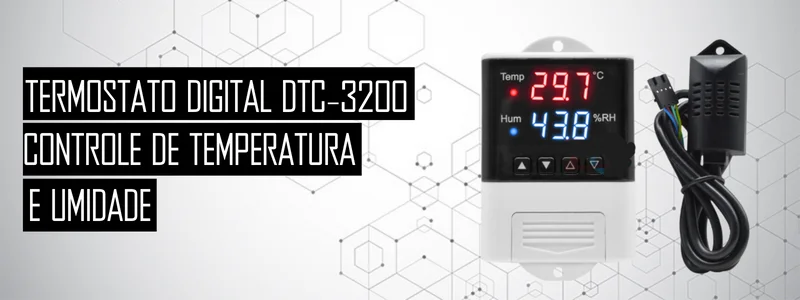

Com instalar e programar o termostato xh-w3200 com controle de umidade

Neste post, será apresentado como instalar e programar o termostato DTC 3200 bem como exemplos de aplicação. Além disso, se desejar adquirir esse controlador da nossa loja RoboBuilders, clique aqui.

Sumário

Informações gerais

  • Termostato digital programável;
  • Medição de umidade relativa do ambiente;
  • Prático, robusto e compacto;
  • Instalação e programação simples;
  • Material ABS retardador de chamas ;

Especificações técnicas

  • Tensão de alimentação: 110/220v 50 / 60hz;
  • Faixa de medição de temperatura: -20 ~ 60 ℃;
  • Faixa de medição de umidade: 0% ~ 100% UR;
  • Precisão de medição de temperatura: 0.3 ℃;
  • Precisão de medição de umidade: 3%;
  • Controle de saída: saída de relé;
  • Dimensões: 93mm x 56mm x 34mm;

Como instalar o Termostato DTC-3200

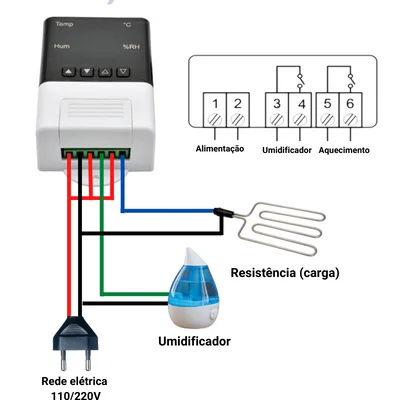

Seu esquema de conexão é bem simples como se pode observar pelo diagrama abaixo. Uma coisa importante de se perceber é que por se estar lidando com chaves isoladas, pode-se conectar dispositivos de diferentes níveis de tensão.

Conexões termostato xh-w3200

Como programar o termostato

Controle de Temperatura



  1. Com o produto energizado comece programando a temperatura de ativação. Para isso aperte e segure o botão ▲ e escolha com os botões ▲ ▼ a temperatura com a qual deseja que o dispositivo de saída seja ligado;
  2. Em seguida segure o botão ▼ para calibrar a temperatura de desligamento do dispositivo.



Note que para aquecimento de ambientes a temperatura de ativação será mais baixa que a de desligamento e para resfriamento será o contrário.

Controle de Umidade



  1. Comece programando a umidade de ativação. Para isso aperte e segure o botão △ e escolha com os botões △ ▽ a umidade com a qual deseja que o dispositivo de saída seja ligado;
  2. Em seguida para calibrar a umidade de desligamento segure o botão ▽ e escolha a umidade com os botões △ ▽.

Note que para umidificação de ambientes a umidade de ativação será mais baixa que a de desligamento e para desumidificação será o oposto.

Exemplos de programação

Controle de aquecimento para viveiros

Imagem retirada da Página Freepik.com
Para manter os seres vivos de um ambiente qualquer à uma temperatura agradável, pode-se configurar o controlador de temperatura da seguinte forma:

  1. Temperatura programada na tecla ▲: 18°C;
  2. Temperatura programada na tecla ▼: 24°C.

Assim, ele irá ligar o equipamento conectado sempre que a temperatura medida pelo sensor for menor que 18 °C e desligar quando a temperatura ultrapassar 24°C.

Controle de resfriamento de refrigerador

Imagem retirada da Página Freepik.com
Já no cenário de ter que resfriar um congelador para conservar alimentos, é possível configurar o equipamento da seguinte forma:

  1. Temperatura programada na tecla ▲: 10°C;
  2. Temperatura programada na tecla ▼: 5°C.

Nesse caso, o controlador de temperatura irá ligar o dispositivo da saída sempre que a temperatura medida pelo sensor for maior que 10°C e desligar quando a temperatura for menor que 5°C.

Controle de umidificação para chocadeira

Imagem retirada da Página Freepik.com
Para manter os ovos em uma chocadeira em um percentual de umidade essencial para o desenvolvimento do embrião, pode-se configurar o controlador de umidade da seguinte forma:

  1. Umidade programada na tecla △: 50%;
  2. Umidade programada na tecla ▽: 70%.

Assim, ele irá ligar o equipamento conectado sempre que a umidade do ar medida pelo sensor for menor que 50% e desligar quando ela ultrapassar 70%.

Controle de desumidificação para servidores

Imagem retirada da Página Freepik.com
Enquanto em um cenário onde precisamos tirar a umidade de uma sala de servidor, é possível configurar o equipamento da seguinte forma:

  1. Umidade programada na tecla △: 55%;
  2. Umidade programada na tecla ▽: 40%.

Nesse caso, o controlador de temperatura irá ligar o dispositivo da saída sempre que a umidade medida pelo sensor for maior que 55% e desligar quando for menor que 40%.

FAQ

Saída não muda com a temperatura:

Confira se configurou corretamente as temperaturas de ativação e desligamento para que elas não estejam invertidas.

Ciclagem liga/desliga frequente:

Tente aumentar a diferença entre as temperaturas e umidades de ativação e desligamento.

Sensor não atualiza:

Verifique as conexões e o local de instalação.

Conclusão

O DTC3200 é uma ótima opção para uso em estufas, câmaras climáticas, sistemas HVAC, armazenamento de produtos sensíveis, entre outros, permitindo manter condições ambientais ideais. Suas vantagens incluem automação completa do clima, economia de energia através do controle inteligente e proteção contra mofo e deterioração, além do pequeno tamanho e facilidade de instalação e configuração.
