Neste post, iremos mostrar como fazer a ligação e programação do Controlador de Temperatura XH-W3001 Modelo Bivolt Automático 110/220VCA. Para comprar esse controlador da nossa loja RoboBuilders, clique aqui. Veja mais informações do Termostato.
Informações gerais
- Controlador de temperatura com display;
- Controle de aquecimento ou resfriamento;
- Todos os parâmetros salvos não são perdidos após uma queda de energia;
- Pode ser usado em geladeira, freezer, tanques de água, resfriador industrial, chocadeira entre outros sistemas que precisam de controle de temperatura.
Especificações técnicas
- Alimentação: 110/220VCA (corrente alternada) bivolt automático;
- Carga máxima do relé: 10A;
- Potência máxima de acionamento direto: 1000W em 110V e 2000W em 220V;
- Faixa de controle de temperatura: -50° a 110°C;
- Resolução: 0,1°C;
- Precisão do sensor: ±0,2°C;
- Sensor: NTC 10K à prova d’água;
- Saída: direta;
- Temperatura de ambiente de trabalho: -10° a 60°C;
- Umidade de ambiente de trabalho: 20% a 85%;
- Dimensões: 60x45x31mm;
- Peso: 52g.
Vídeo explicativo
Como fazer a ligação do produto
O Controlador de Temperatura XH-W3001 modelo bivolt tem a saída direta. Isso significa que a haverá tensão nos cabos de saída e a tensão de saída será a mesma de entrada quando a programação for acionada. Portanto, se a alimentação for 110V, a saída também será 110V. E se a alimentação for 220V, a saída será 220V. Nesse modelo, não há a possibilidade de alimentar com 110V e na saída ligar um equipamento 220v ou vice-versa.

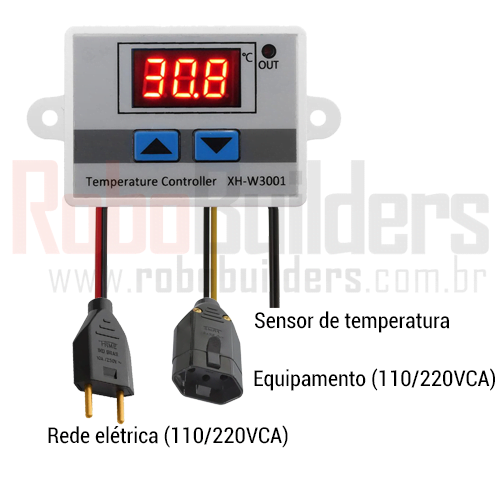

Para equipamentos com potência menor que 1000W (110V) e 2000W (220V)

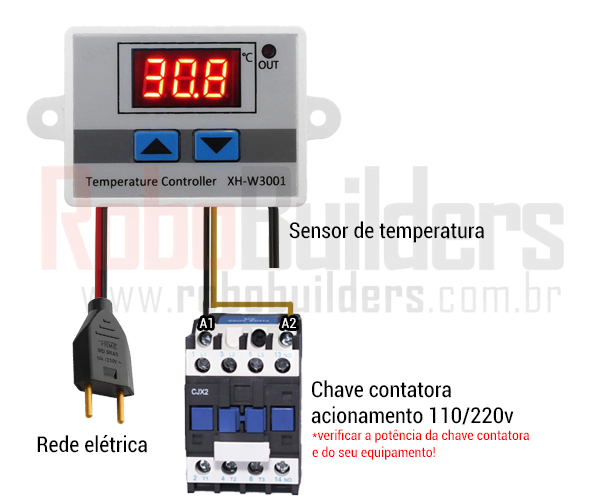

Para equipamentos com potência maior que 1000W (110V) e 2000W (220v)
Como programar o Termostato XH-W3001
Segue o passo-a-passo para a programação do controlador de temperatura:
- Ligar o produto na tomada;
- Pressionar a tecla ↑ por alguns segundos até a temperatura do display piscar;
- Selecionar com as teclas ↑ ↓ a temperatura que deseja que o equipamento LIGUE;
- Aguardar alguns segundos para salvar a programação. A configuração será salva quando a temperatura ambiente for mostrada no display;
- Pressionar a tecla ↓ por alguns segundos até a temperatura do display piscar;
- Selecionar com as teclas ↑ ↓ a temperatura que deseja que o equipamento DESLIGUE;
- Aguardar alguns segundos para salvar a programação. A configuração será salva quando a temperatura ambiente for mostrada no display;
- O produto está programado e pronto para ser usado. O indicador de luz OUT será ativo quando o equipamento deve ser ligado segundo a programação.
Exemplo de programação
Aquecimento
- Temperatura programada na tecla ↑: 20°C;
- Temperatura programada na tecla ↓: 30°C.
O controlador de temperatura irá ligar o equipamento conectado sempre quando a temperatura medida pelo sensor for menor que 20 °C e desligar quando a temperatura ultrapassar 30°C.
Resfriamento
- Temperatura programada na tecla ↑: 10°C;
- Temperatura programada na tecla ↓: 0°C.
O controlador de temperatura irá ligar o equipamento conectado sempre quando a temperatura medida pelo sensor for maior que 10°C e desligar quando a temperatura for menor que 0°C.
