Como Instalar e Configurar o Termostato W1211

Neste post, será apresentado como instalar e configurar o termostato W1211 com temporizador, bem como exemplos de aplicação. Além disso, se desejar adquirir esse controlador da nossa loja RoboBuilders, clique aqui.

Sumário

Informações gerais

  • Termostato digital programável de alta precisão;
  • Prático e compacto;
  • Instalação e programação simples;
  • Pode ser usado para aquecimento ou resfriamento;
  • Suporte para tensões de 110V e 220V;
  • Ampla faixa de ajuste de temperatura.

Especificações técnicas

  • Modelo: W1211;
  • Alimentação: 110/220VCA;
  • Frequência de operação: 50HZ;
  • Faixa de Temperatura: -40 ~ 120° C;
  • Precisão: 0.5° C;
  • Comprimento de fio do Sensor: 100cm;
  • Dimensões: 79.5 x 43 x 35mm.

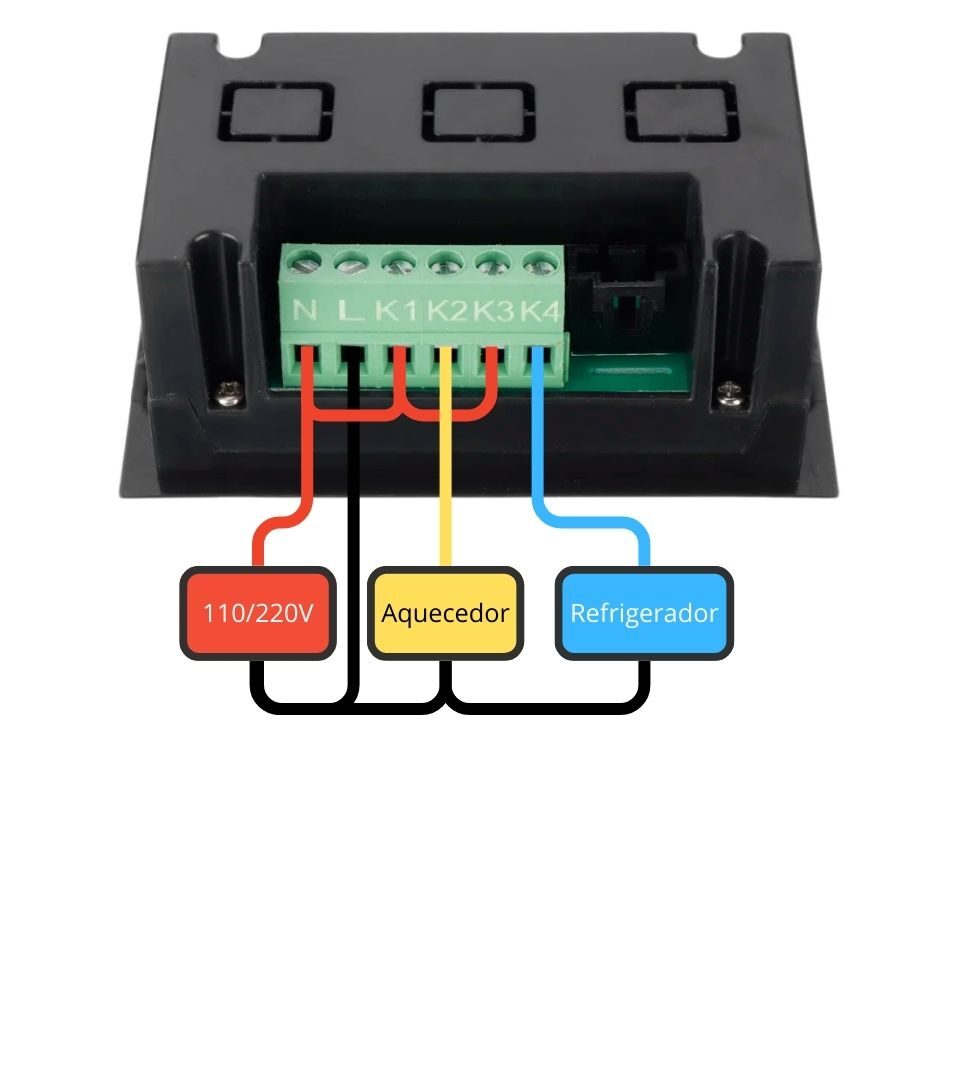

Como instalar o W1211

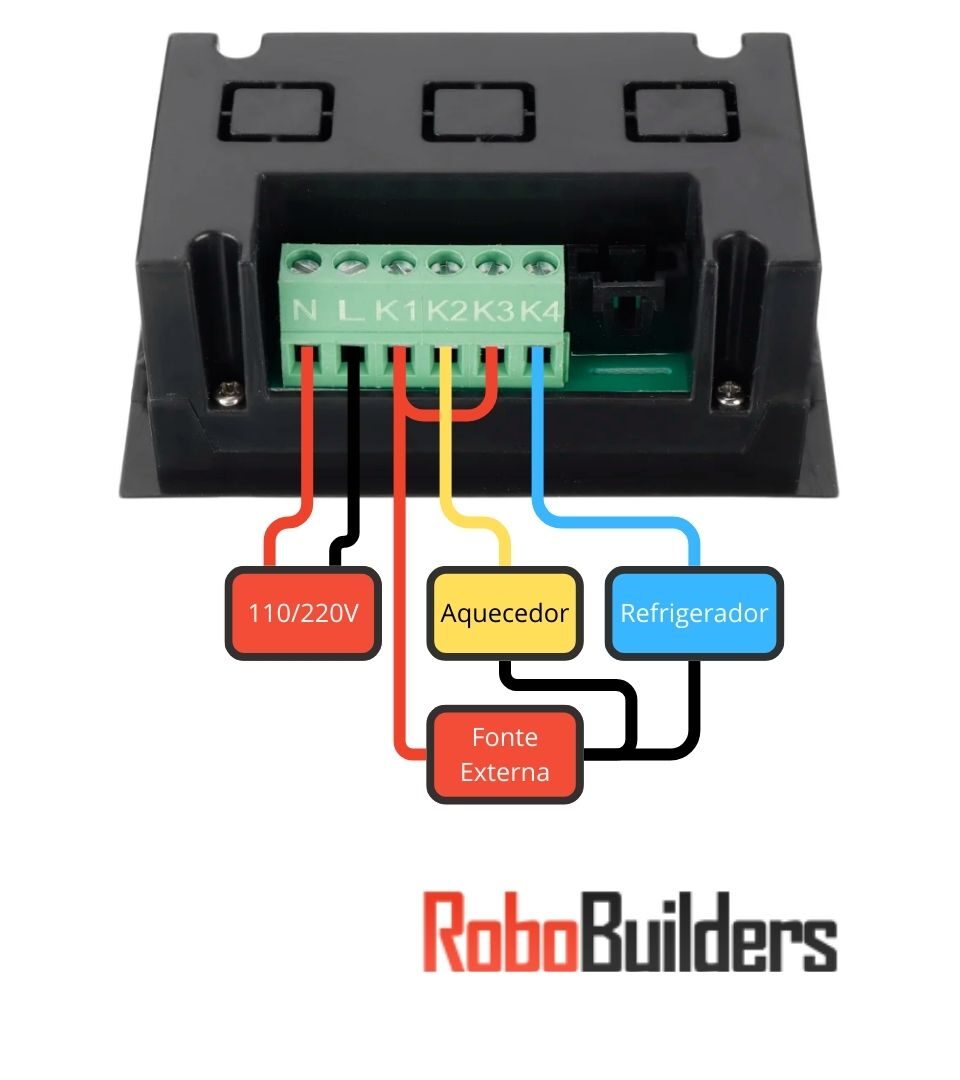

Para instalar e configurar o termostato W1211 é importante saber que ele possuí saída chaveada. Isso significa que a tensão da saída pode ser diferente da tensão de entrada (110/220VCA). Portanto esse modelo permite a conexão de dispositivos de diferentes níveis de tensão em sua saída. Exemplos são dispositivos conectados à fontes 5/12/24VCC ou 110/220VCA com no MÁXIMO 10A.

Como programar o termostato

Sinais do display:

  • HEAT: Modo aquecer;
  • COOL: Modo resfriar;
  • TC: Temperatura controlada, saída em espera;
  • PT: Delay de ativação do resfriamento;
  • TIMER: Modo temporizado.

Modo normal

  1. O termostato possuí 4 parâmetros que precisam ser ajustados para garantir o seu funcionamento;
  2. Para altera-los aperte e segure o botão S até que os códigos de parâmetros apareçam no display;
  3. Para alterar um parâmetro aperte o botão S para seleciona-lo e os botões △▽ para ajusta-lo.
    Confira a tabela com todos os parâmetros, seus códigos e intervalos abaixo.
CódigoFunçãoVariaçãoValor padrão
P1Temperatura Objetivo-40 ~ 120°C30
P2Histerese0.3 ~ 10°C2,0°C
P3Delay de ativação do refrigerador1 ~ 10 Min3 Min
P4Calibração do sensor-10 ~ 10°C 0°C

Sempre que o refrigerador se desativar ele entrará em um intervalo de funcionamento. Esse é indicado pelo LED PT e tem duração configurada no parâmetro P3.

Modo temporizado

Programa um tempo de operação do termostato. Após este o mesmo se desliga.

  1. Aperte e segure o botão ▽ até que um número apareça no display;
  2. Ajuste o tempo desejado em uma faixa de 1 – 9999 minutos até o desligamento do termostato;
  3. Para confirmar segure o botão S até aparecerem os parâmetros e depois toque o botão power para voltar à tela principal;
  4. Se o temporizador tiver sido salvo o LED TIMER piscará.

Exemplos de programação

Controle para viveiros

Imagem retirada da Página Freepik.com
Para manter os seres vivos de um ambiente qualquer à uma temperatura agradável, pode-se configurar o controlador de temperatura da seguinte forma:

  1. P1: 24°C;
  2. P2: 3°C.

Assim, ele irá ligar o aquecedor sempre que a temperatura medida pelo sensor for menor que 21 °C ou o refrigerador quando ela for maior que 27 °C.




FAQ

Saída não muda com a temperatura:

Confira se configurou corretamente as temperaturas de ativação e desligamento e que não estão invertidas.

Ciclagem liga/desliga frequente:

Coloque um delay para ativação da saída ou tente aumentar a diferença entre as temperaturas de ativação e desligamento.

Sensor não atualiza:

Verifique as conexões e o local de instalação.

Conclusão

Visto como instalar e programar o termostato W1211, pode-se observar que ele é prático e versátil para automatizar aquecimento e resfriamento com baixo custo. Com a ligação correta e parâmetros bem ajustados, se terá um controle preciso do ambiente.
