Neste post, será apresentado como instalar e programar o termostato STC-3028 com sensor de umidade, bem como exemplos de aplicação. Além disso, se desejar adquirir esse controlador da nossa loja RoboBuilders, clique aqui.

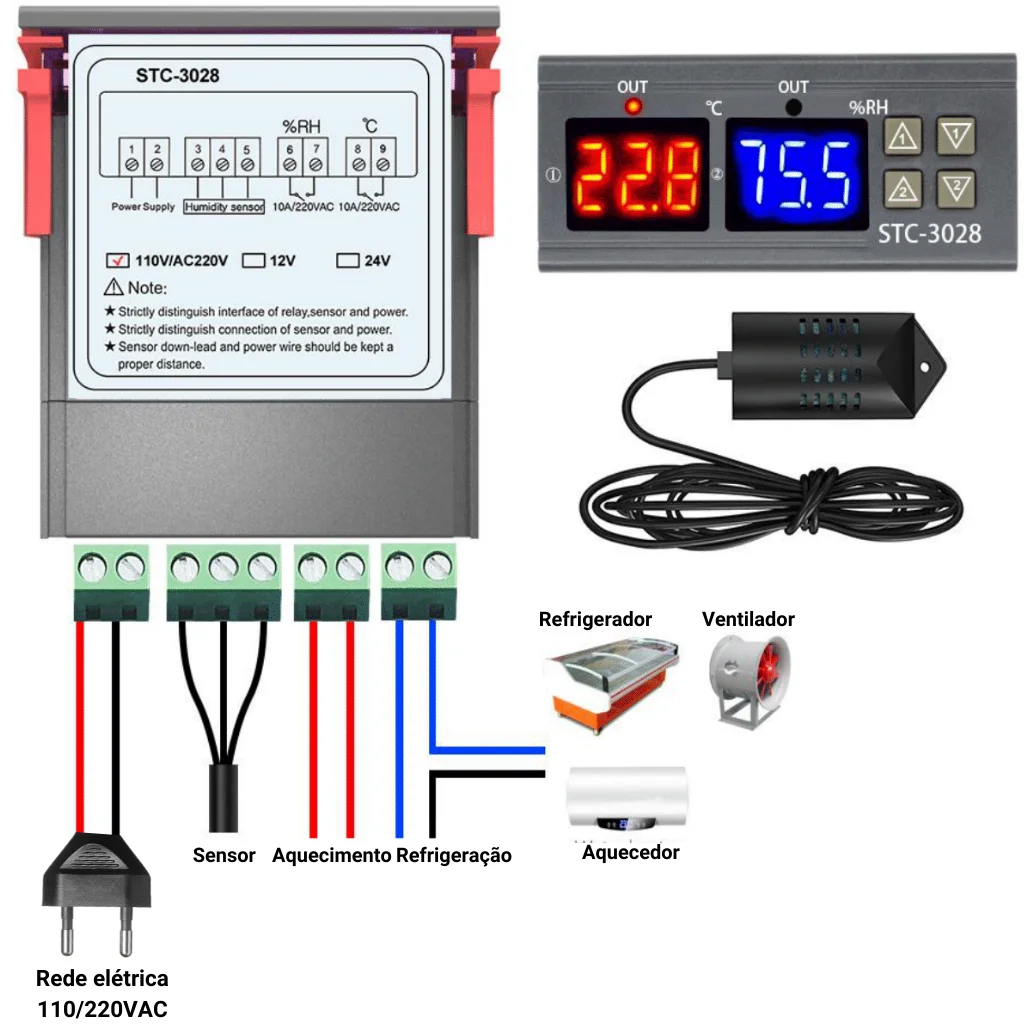

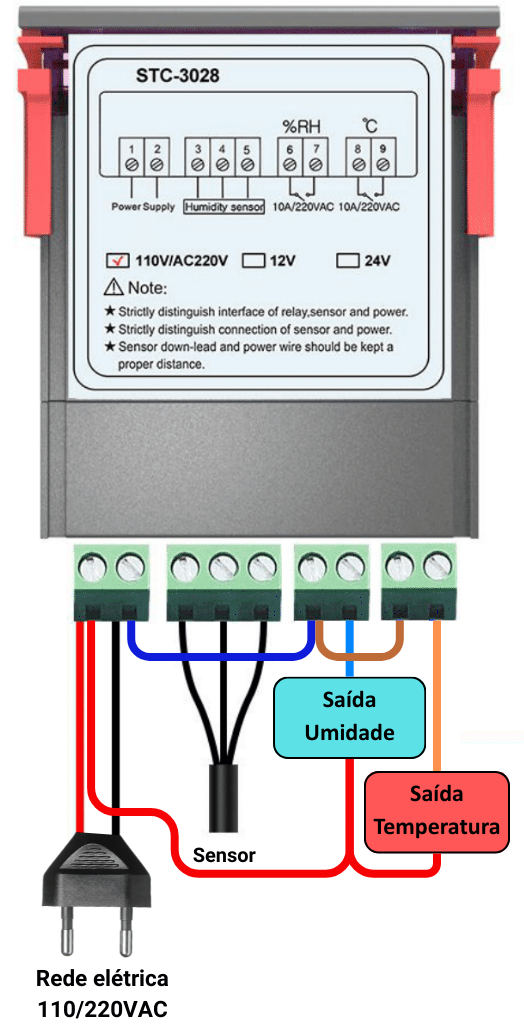

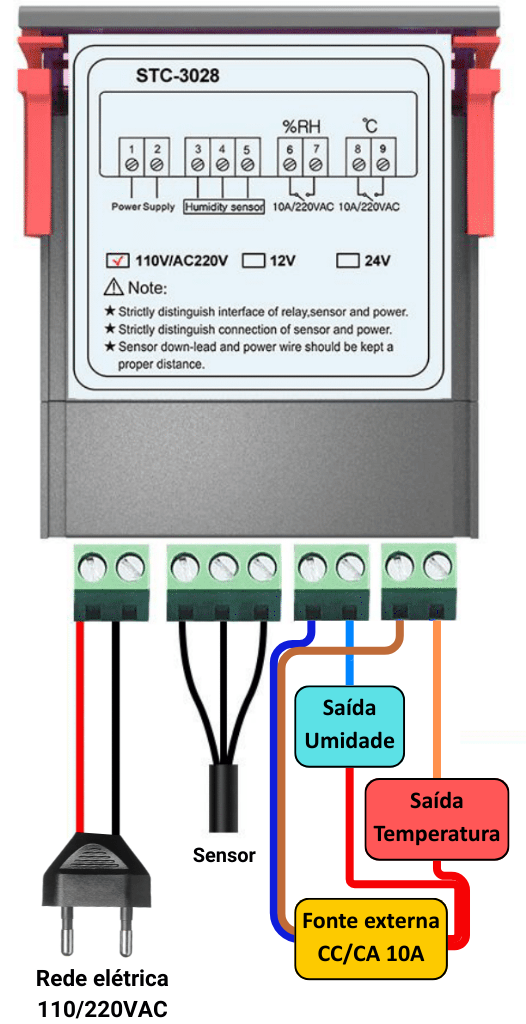

Para instalar e configurar o termostato STC-3028 é importante saber que ele possuí saída chaveada. Isso significa que a tensão da saída pode ser diferente da tensão de entrada (110/220VCA). Portanto esse modelo permite a conexão de dispositivos de diferentes níveis de tensão em sua saída. Exemplos são dispositivos conectados à fontes 5/12/24VCC ou 110/220VCA com no MÁXIMO 10A.
Os conectores da direita são relacionados ao sensor de temperatura enquanto os da esquerda são ligados à umidade.

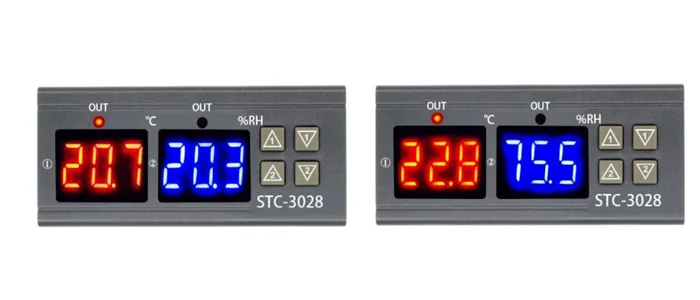

São quatro botões, △▽(1) para configurar a temperatura e △▽(2) para umidade.
Para configurar um dispositivo de aquecimento podemos configurar o dispositivo da seguinte forma:
Com isso o dispositivo conectado à saída de temperatura irá se ativar quando a temperatura chegar aos 20° e desligar quando ele atingir 25°.
Para configurar um dispositivo de aquecimento podemos configurar o dispositivo da seguinte forma:
Com isso o dispositivo conectado à saída de temperatura irá se ativar quando a temperatura chegar aos 5° e desligar quando ele atingir 0°.
Com isso podemos perceber que a diferença entre aquecimento e resfriamento é a ordem das temperaturas, se a maior temperatura está no botão △(1) o dispositivo estará em modo de refrigeração, já se for a menor temperatura no botão △(1) o dispositivo será de aquecimento.
Para configurar um dispositivo de umidificação podemos configurar o dispositivo da seguinte forma:
Com isso o dispositivo conectado à saída de umidade irá se ativar quando a leitura chegar aos 35% e desligar quando ele atingir 50%.
Para configurar um dispositivo de desumidificação podemos configurar o dispositivo da seguinte forma:
Com isso o dispositivo conectado à saída de umidade irá se ativar quando a leitura chegar aos 50% e desligar quando ele atingir 30%.
Com isso podemos perceber que, semelhante ao controle de temperatura, a diferença entre umidificação e desumificação é a ordem dos valores, se a maior está no botão △(2) o dispositivo estará em modo de desumidificação, já se for a menor no botão △(2) o dispositivo será de umidificação.
Confira se configurou corretamente os valores de ativação e desligamento e que não estão invertidos.
Tente aumentar a diferença entre as leituras de ativação e desligamento.
Verifique as conexões e o local de instalação.
Visto como instalar e programar o termostato STC-3028, pode-se observar que ele é prático e versátil para automatizar sistemas com praticidade. Com a instalação correta ele poderá manter um ambiente ideal para diversas aplicações. Apesar de não possuir opção de calibração configurável, pode se usar um sensor externo confiável e ajustar a temperatura do termostato de forma análoga.
